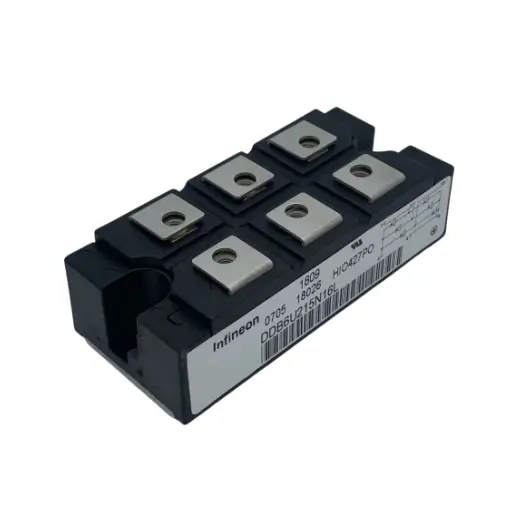

| Elektrische Eigenschaften / Electrical properties
Höchstzulässige Werte / Maximum rated values |
|||||||||||||||||||||||||||||||||||
| Periodische Spitzensperrspannung repetitive peak reverse voltage |
Tvj = – 40°C…Tvj max | VRRM | 1200, 1400 1600, 1800 |
V V |
|||||||||||||||||||||||||||||||
| Stoßspitzensperrspannung non-repetitive peak reverse voltage |
Tvj = + 25°C…Tvj max | VRSM | 1300, 1500 1700, 1900 |
V V |
|||||||||||||||||||||||||||||||
| Durchlaßstrom-Grenzeffektivwert (pro Element) RMS forward current (per chip) |
IFRMSM | 125 | A | ||||||||||||||||||||||||||||||||
| Ausgangsstrom output current |
TC = 110°C TA = 45°C, KM 11 TA = 45°C, KM 33 TA = 35°C, KM 14 (VL = 45l/s) TA = 35°C, KM 33 (VL = 90l/s) |
Id | 215 93 127 215 215 |
A A A A A |
|||||||||||||||||||||||||||||||
| Stoßstrom-Grenzwert surge forward current |
Tvj = 25°C, tS = 10ms Tvj = Tvj max, tp = 10ms |
IFSM | 2200 1950 |
A A |
|||||||||||||||||||||||||||||||
| Grenzlastintegral I²t-value |
Tvj = 25°C, tS = 10ms Tvj = Tvj max, tp = 10ms |
I²t | 24200 19000 |
A²s A²s |
|||||||||||||||||||||||||||||||
| Charakteristische Werte / Characteristic values | |||||||||||||||||||||||||||||||||||
| Durchlaßspannung forward voltage |
Tvj = Tvj max, iF = 300A | vF | max. | 161 | V | ||||||||||||||||||||||||||||||
| Schleusenspannung threshold voltage |
Tvj = Tvj max | V(TO) | 75 | V | |||||||||||||||||||||||||||||||
| Ersatzwiderstand forward slope resistance |
Tvj = Tvj max | rT | 16 | mΩ | |||||||||||||||||||||||||||||||
| Sperrstrom reverse current |
Tvj = Tvj max,vR = VRRM | iR | max. | 10 | mA | ||||||||||||||||||||||||||||||
| Isolations-Prüfspannung | RMS, f = 50Hz, t = 1min | VISOL | 30 | kV | |||||||||||||||||||||||||||||||
| insulation test voltage | RMS, f = 50Hz, t = 1sec | 36 | kV | ||||||||||||||||||||||||||||||||
| Thermische Eigenschaften / Thermal properties | |||||||||||||||||||||||||||||||||||
| Innerer Wärmewiderstand thermal resistance, junction to case |
pro Modul / per module, Θ = 120°rect pro Element / per chip, Θ = 120°rect pro Modul / per module, DC pro Element / per chip, DC |
RthJC | max. 0,082 max. 0,490 max. 0,065 max. 0,390 |
°C/W °C/W °C/W °C/W |
|||||||||||||||||||||||||||||||
| Übergangs-Wärmewiderstand thermal resistance, case to heatsink |
pro Modul / per module pro Element / per chip |
RthCK | max. 0,033 max. 0,200 |
°C/W °C/W |
|||||||||||||||||||||||||||||||
| Höchstzulässige Sperrschichttemperatur max. junction temperature |
Tvj max | 150 | °C | ||||||||||||||||||||||||||||||||
| Betriebstemperatur operating temperature |
Tc op | – 40…+150 | °C | ||||||||||||||||||||||||||||||||
| Lagertemperatur storage temperature |
Tstg | – 40…+150 | °C | ||||||||||||||||||||||||||||||||
